技术参数： |
| ||
|
额定负荷 |
1, 2, 3, 5, 10, 20t |
工作温度范围 |
-30~+70℃ |
|
灵敏度 |
2.0±0.006 mv/V |
安全过载 |
150%F.S |
|
综合误差 |
±0.05% F.S |
极限过载 |
200%F.S |
|
蠕变(30分钟) |
±0.03% F.S |
推荐激励电压 |
10~20VDC |
|
零点平衡 |
±1% F.S |
最大激励电压 |
15VDC |
|
零点温度影响 |
±0.02% F.S/10℃ |
密封等级 |
IP67 |
|
输出温度影响 |
±0.02% F.S/10℃ |
材质 |
合金钢 |
|
输入抗阻 |
400±10 Ω |
电缆 |
Length: 12m |
|
输出抗阻 |
352±3 Ω |
|
Diameter: Φ6mm |
|
绝缘电阻 |
≥5000MΩ |
| |

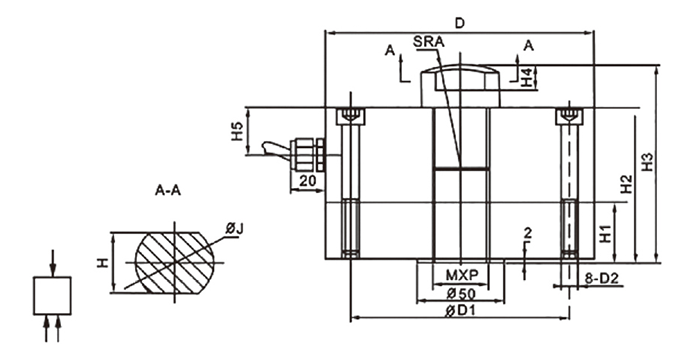

尺寸图：
尺寸参数：
|
额定荷载 |
D |
M*P |
H1 |
H2 |
H3 |
H4 |
H5 |
ΦJ |
A |
D1 |
D2 |
|
1,2,3t |
Φ105 |
M14*2 |
25 |
70 |
85 |
10 |
22.5 |
Φ25 |
40 |
90 |
M6*55 |
|
5t |
Φ120 |
M20*15 |
30 |
80 |
95 |
10 |
25 |
Φ30 |
45 |
104.5 |
M8*65 |
|
10,20t |
Φ155 |
M232*2 |
35 |
90 |
115 |
15 |
27.5 |
Φ45 |
60 |
133 |
M10*75 |
 |
||
|
||
